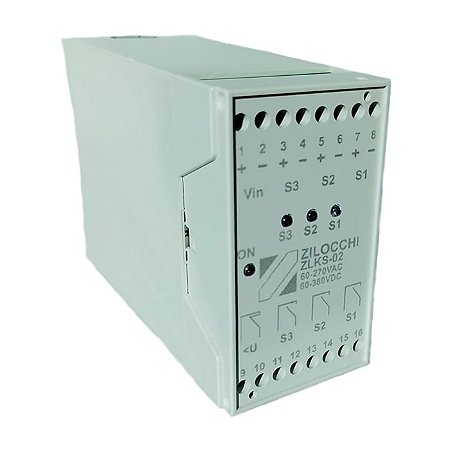

Relé Supervisor de Disjuntor MT / AT para 3 bobinas – Modelo ZLKS-02

Relé Supervisor de bobinas para disjuntores MT / AT – ZLKS-02

O relé ZLKS-02 é o mais utilizado pelos fabricantes e empresa de GTD do país, desenvolvido para monitorar o funcionamento contínuo das bobinas de abertura e/ou fechamento de disjuntores de média e alta tensão proporcionando o aumento da confiabilidade do sistema elétrico.

Uma única unidade do modelo ZLKS-02 possui a vantagem de supervisionar até 3 bobinas simultâneas e independentes, além de sinalizar o monitoramento através de led´s (para melhor identificação da bobina) e operar com exclusivo range de tensão, variando entre 60 à 270VAC ou 60 à 380VDC.

Em atendimento a Resolução Normativa ANEEL n.583, sua utilização contribui com a eliminação de ocorrências de indisponibilidade não programada em subestações as quais estes disjuntores estão operando.

Nossos Diferenciais:

• Utlizado nos principais fabricantes e empresas de GTD do Brasil e América Latina;
• Supervisiona simultaneamente até 3 (três) bobinas independentes por relé;
• LED´s e contatos individuais para sinalização de falha da bobina;
• Dispositivo equipado com circuito que evita a sinalização indevida durante o fechamento do disjuntor;
• Faixa ampliada de operação VDC / VAC;
• Produto 100% nacional;
• Garantia de 1 ano.

Dados Técnicos:


• Montagem: Sobre trilho DIN 35 mm com trava de segurança para vibração;
• Dimensões: Largura: 45 mm, Altura: 75 mm, Profundidade: 110 mm;
• Bornes: Entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
• Consumo: < 3W;
• Tensão de alimentação (terminal Vin): 60 à 270VAC (50/60Hz) ou  60 à 380VDC;
• Tensão máxima de disparo das bobina: 300VDC;
• Corrente de supervisão nas bobinas do disjuntor: < 1mA;
• Temperatura de operação: -10 à +75°C;
• Corrente máxima nos terminais dos relés de monitoração: (U<, S3, S2, S1): 16A;
• Resistência da bobina supervisionada: 0 – 10kΩ;
• Tensão Aplicada (IEC 60255-5): 2 kV 60Hz 1min fase + terra;
• Classe de proteção: IP20;
• Material: Anti-chama.

Consulte-nos também sobre o modelo ZLKS-01 para supervisão de bobinas individuais, e também sobre modelos com a inversão dos contatos.
