FONTES CAPACITIVAS COM SAÍDA DUPLA (trip bobina e relé de proteção) - Zilocchi série ZL-FCD

FONTES CAPACITIVAS COM SAÍDA DUPLA (trip bobina e relé de proteção) - Zilocchi série ZL-FCD

Código: ZL-FCD Marca:

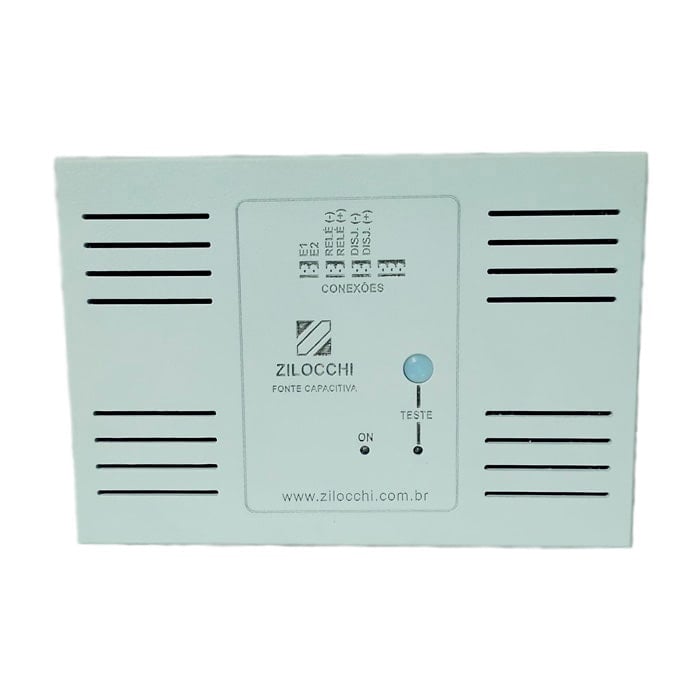

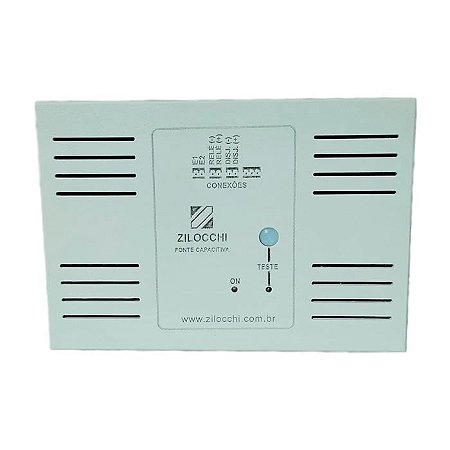

Fontes capacitivas série ZL-FCD – Fontes capacitivas com saída dupla


As Fontes Capacitivas Duplas (FCD) representam a união das fontes capacitivas simples (FCS) em conjunto com as fontes especiais (FCE). Estas são empregadas no fornecimento de tensão para TRIP de disjuntor (comando de abertura) e simultaneamente como fonte auxiliar de energia para alimentação de relés de proteção, ambas por um curto espaço de tempo.

As duas saídas trabalham de maneira independentes sendo a primeira destinada ao comando de trip e a segunda saída voltada a alimentação de relés.



Terminais de ligação:

Suporta terminal pré-isolado tipo "pino" para cabos de até 2,5mm². Seu acesso é através de conectores tipo BR8.
Nos modelos com entrada DC, os terminais "E+" e "E-" são destinados a alimentação da fonte. Já nos modelos com alimentação AC, as entradas "E1" e "E2" são os terminais de alimentação da fonte.
As saídas das fontes estão disponiveis nos bornes "S+" e "S-".

Nos modelos "com sinalização” opcional, os terminais NA, C e NF são oriundos de um simples contato seco que atuam no momento que a fonte é energizada.

A chave push button “TESTE” pertence ao circuito da fonte simples (trip) e quando pressionada acende um led indicando que há energia disponivel nos capacitores, garantindo assim sua atuação.


Características da fontes capacitivas série ZL-FCD:

  • Homologado e empregado por fabricantes GTD do Brasil e América Latina;
  • Trabalha com tensão DC ou AC de acordo com o modelo (sugestões de modelos na tabela abaixo);
  • Tolerância de tensão na entrada: -20% a +10%;
  • Tolerância de tensão na saída: -20% a +10%;
  • Tolerância da capacitância: ±10%;
  • Fixação em trilho DIN TS35;
  • Led ON indicando funcionamento;
  • Chave TESTE com indicação de carga;
  • Frequência de trabalho: 50 ∼ 60Hz (para os modelos com entrada AC);
  • Potência máxima fornecida: 13W (saída para o relé);
  • Composto por capacitores de alta qualidade;
  • Produto 100% nacional;
  • Modelos com opções COM ou SEM sinalização (contato seco NA/C/NF);
  • Garantia de 1 ano.



Segue tabela com os modelos de fontes capacitivas duplas disponíveis:




Sufixo "S" - Sem sinalização.

Sufixo "C" - Com sinalização.

(**) Permite ligar botoeira e sinaleira externa para teste do capacitor do trip.



Dimensões:

Caixa C: 205mm (L) X 92mm (C) X 140mm (H).
Caixa B: 100mm (L) X 110mm (C) X 75mm (H).



Caso tenha necessidade de outros modelos de fontes capacitivas duplas, por favor consulte-nos, podemos fabricar de acordo com o seu projeto.
