Relé Supervisor de Disjuntor MT / AT para 1 bobina - Modelo ZLKS-01

Código: ZLKS-01 Marca:

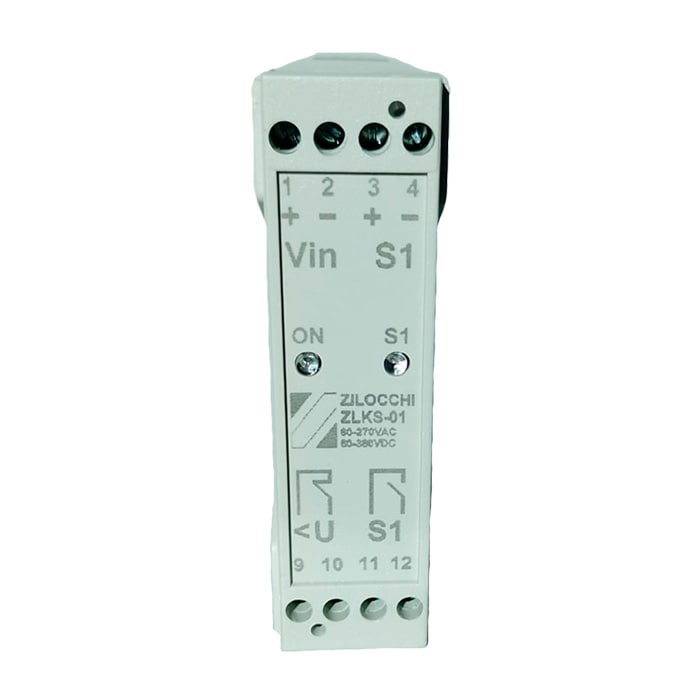

Relé Supervisor de Bobinas para Disjuntores MT / AT – Modelo: ZLKS-01



O relé supervisor de bobinas foi desenvolvido para monitorar o funcionamento contínuo das bobinas de abertura ou fechamento de disjuntores de média e alta tensão proporcionando o aumento da confiabilidade do sistema elétrico.



O modelo ZLKS-01 tem como vantagem supervisionar 1 bobina dedicada do disjuntor. Por exemplo, o usuário poderá instalar 3 unidades separadas e independentes para o monitoriamento completo (2 de abertura + 1 de fechamento). Alem disso, o relé supervisor ZLKS-01 traz o benefício da sinalização visual através de led (identificação da bobina). O equipamento pode operar com exclusivo range de tensão, variando entre 60 à 270Vca ou 60 à 380Vcc.



Em atendimento a Resolução Normativa ANEEL n.583, sua utilização contribui com a eliminação de ocorrências de indisponibilidade não programada em subestações as quais estes disjuntores estão operando.


Nossos Diferenciais:


  • Homologado e empregado há mais de 10 anos por fabricantes e empresas de GTD do Brasil e América Latina;
  • Supervisiona uma única bobina por relé;
  • LED e contato individual para sinalização da falha da bobina;
  • Dispositivo equipado com circuito que evita a sinalização indevida durante o fechamento do disjuntor;
  • Faixa ampliada de operação VDC / VAC;
  • Produto 100% nacional;
  • Garantia de 1 ano.


Dados Técnicos:


  • Montagem: Sobre trilho DIN 35 mm com trava de segurança para vibração;
  • Dimensões: Largura: 22,5 mm, Altura: 75 mm, Profundidade: 110 mm;
  • Bornes: Entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
  • Consumo: < 1W;
  • Tensão de alimentação (terminal Vin): 60 à 270VAC (50/60Hz) ou  60 à 380VDC;
  • Tensão máxima de disparo das bobina: 300VDC;
  • Corrente de supervisão nas bobinas do disjuntor: < 1mA;
  • Temperatura de operação: -10 à +75°C;
  • Corrente máxima nos terminais dos relés de monitoração: (U<, S1): 16A;
  • Resistência da bobina supervisionada: 0 – 10kΩ;
  • Tensão Aplicada (IEC 60255-5): 2 kV 60Hz 1min fase + terra;
  • Classe de proteção: IP20;
  • Material: Anti-chama



Consulte-nos também sobre o modelo ZLKS-02 para supervisão de até 3 bobinas simultâneas e independentes, e também sobre modelos com a inversão dos contatos.
