Fontes capacitivas série ZL-FCS – Fontes capacitivas com saída simples

Código: ZL-FCS Marca:

Fontes capacitivas série ZL-FCS – Fontes capacitivas com saída simples


Descrição geral

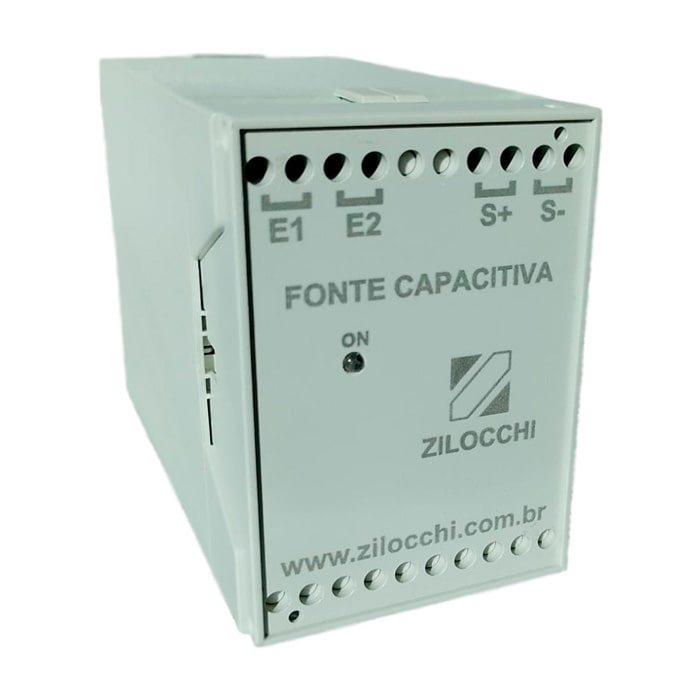

As fontes capacitivas com saída simples série ZL-FCS Zilocchi são utilizadas quando deseja-se uma fonte auxiliar que forneça energia em um curto espaço de tempo.
Ela pode ser utilizada para fornecer energia para TRIP de disjuntor (comando de desligamento).


Princípio de funcionamento:
Quando acontece uma falha ou desvio da tensão na carga, o banco de capacitores libera a energia armazenada, a fim de suprir a deficiência da tensão, evitando danos por variações bruscas de tensão.


Terminais de ligação:
Há quatro terminais disponíveis.
Nos modelos com tensão DC na entrada, os terminais E+ e E- são os terminais de alimentação da fonte.
Nos modelos com tensão AC na entrada, os terminais E1 e E2 são os terminais de alimentação da fonte.
S+ e S- são os terminais de saída da fonte.

A chave push button “TESTE” acende o indicador luminoso tipo led quando pressionada, indicando que a energia está armazenada nos capacitores.


Associação:
A fonte capacitiva pode ser associada com várias outras a fim de se obter uma maior energia armazenada.


Características das fontes capacitivas série ZL-FCS

  • Homologado e empregado por fabricantes GTD do Brasil e América Latina;
  • Trabalha com tensão DC e AC (sugestões de modelo na tabela abaixo);
  • Tolerância da tensão de entrada -20% +10%;
  • Tolerância da tensão de saída ±10%;
  • Tolerância da capacitância ±10%;
  • Frequência de trabalho: 50 ∼ 60Hz (para os modelos com entrada AC);
  • Fixação em trilho DIN TS35 com trava de segurança para vibração;
  • Indicação luminosa de funcionamento;
  • Indicação luminosa de teste do capacitor;
  • Chave TESTE do tipo Push Botton (padrão) ou tipo alavanca metálica;
  • Composto por capacitores de alta qualidade;
  • Leve, robusto e compacto;
  • Bornes com entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
  • Excelente custo x benefício;
  • Material anti-chama;
  • Garantia de 1 ano.


As fontes capacitivas com saída simples podem ser especificadas de acordo com os seguintes códigos abaixo. Para outras configurações consulte-nos.

ZL-FCX -x-xxx-xxx-xxxxx-x
|     |         |    |      |       |        |
|     |         |    |      |       |       └> Modelo de chave de teste. P: tipo Push botton (padrão) ou A: tipo alavanca.

|     |         |    |      |      └> Valor da Capacitância (μF) desejada para bobina.

|     |         |    |     └> Tensão de saída para bobina do disjuntor – para os modelos de entrada padrão AC seguem as saídas disponíveis                                                 115/125/135/220VDC. Outros modelos com entrada AC possuem saídas diretas DC multiplicadas por √2.
|     |         |    |        Para os modelos entrada DC: tensão saída = tensão de entrada.
|     |         |    |
|     |         |   └> Tensão de entrada  – para os modelos AC seguem os padrões de entrada a escolher: 110/115/125/220
|     |         |        Para os modelos com entrada DC qualquer tensão até 360V.
|     |         |        Obs: Se alimentar uma fonte DC em AC a tensão de saída será a tensão de entrada multiplicado por √2 (raiz de 2).

|     |         |

|     |        └> Tipo de entrada: A: AC / D: DC.
|    └> FCX - Fonte capacitiva com saída simples (FCS). Para saída dupla (FCD) consulte-nos.
└> Fabricante Zilocchi


Exemplo:
Tensão de entrada:
 220VAC
Tensão de saída: 310VCC
Capacitância de saída: 2.2000
μF
Tipo de chave de teste: Push Button (padrão)

Modelo: ZL-FCS-A-220-310-02200-P


Observação:
Ao desligar a fonte capacitiva, a energia fica armazenada nos capacitores. Antes de manuseá-la, recomenda-se a descarga dos capacitores ligando uma lâmpada ou uma resistência de valor adequado para descarrega-los.


Alguns modelos padrões disponíveis:


Modelos

Tensão de entrada

Tensão de saída

Capacitância

Modelo chave de teste

Caixa modelo

ZL-FCS-D-024-024-45000-P

24VCC

24VCC

45.000 µF

Push Botton

B

ZL-FCS-D-030-030-30000-A

30VCC

30VCC

30.000 µF

Alavanca

A

ZL-FCS-D-048-048-15000-P

48VCC

48VCC

15.000 µF

Push Botton

A

ZL-FCS-D-048-048-04700-A

48VCC

48VCC

4.700 µF

Alavanca

A

ZL-FCS-D-060-060-09400-P

60VCC

60VCC

9.400 µF

Push Botton

A

ZL-FCS-A-115-115-04400-A

115VAC

115VCC

4.400 µF

Alavanca

B

ZL-FCS-A-115-160-01000-P

115VAC

160VCC

1.000 µF

Push Botton

A

ZL-FCS-A-115-160-02200-A

115VAC

160VCC

2.200 µF

Alavanca

A

ZL-FCS-A-115-160-04400-P

115VAC

160VCC

4.400 µF

Push Botton

B

ZL-FCS-A-115-220-05000-A

115VAC

220VCC

5.000 µF

Alavanca

C

ZL-FCS-A-115-125-08800-P

115VAC

125VCC

8.800 µF

Push Botton

C

ZL-FCS-A-115-160-08800-A

115VAC

160VCC

8.800 µF

Alavanca

B

ZL-FCS-A-125-180-02200-P

125VAC

180VCC

2.200 µF

Push Botton

A

ZL-FCS-A-125-180-01000-A

125VAC

180VCC

1000 µF

Alavanca

A

ZL-FCS-A-220-220-00470-P

220VAC

220VCC

470 µF

Push Botton

A

ZL-FCS-D-220-220-00470-A

220VCC

220VCC

470 µF

Alavanca

A

ZL-FCS-A-220-220-02200-P

220VAC

220VCC

2.200 µF

Push Botton

B

ZL-FCS-A-220-310-02200-A

220VAC

310VCC

2.200 µF

Alavanca

A

ZL-FCS-D-250-250-00470-P

250VCC

250VCC

470 µF

Push Botton

A

Tolerância Vnom.: -20% +10%


Dimensões:

Caixa A: 55mm (L) X 109,5mm (C) X 75mm (A).
Caixa B: 100mm (L) X 109,5mm (C) X 75mm (A).

Caixa C: 205mm (L) X 92mm (C) X 140mm (A).


Caso tenha interesse em outras configurações / modelos de fontes capacitivas por favor consulte-nos.
