ZL-FCS-660 - Fonte Capacitiva para Trip 254Vac/360Vdc/660uF
Fonte capacitiva ZL-FCS-660
|
Fonte capacitiva Zilocchi ZL-FCS-660 |
|
|
Entrada (AC/DC) |
0 a 254VCA / 0 a 360VDC |
|
Saída (DC) |
Até 360VDC |
|
Capacitância |
660uF |
|
Dimensões (mm) |
55(L) x 109,5(C) x 75(A) |
Descrição geral
Em atendimento a NBR 14039, a fonte capacitiva Zilocchi modelo ZL-FCS-660 é utilizada quando se deseja uma fonte auxiliar que forneça energia em um curto espaço de tempo. Ela deve ser utilizada para fornecer energia para TRIP de disjuntor (comando de desligamento).
As fontes capacitivas Zilocchi são utilizadas quando precisa-se de uma fonte auxiliar que forneça energia em um curto espaço de tempo.
Ela é projetada para fornecer energia para TRIP de disjuntor (comando de desligamento).
Princípio de Funcionamento:
Quando acontece uma falha ou desvio da tensão na carga, o banco de capacitores libera a energia armazenada a fim de suprir a deficiência da tensão, evitando danos por variações bruscas de tensão.

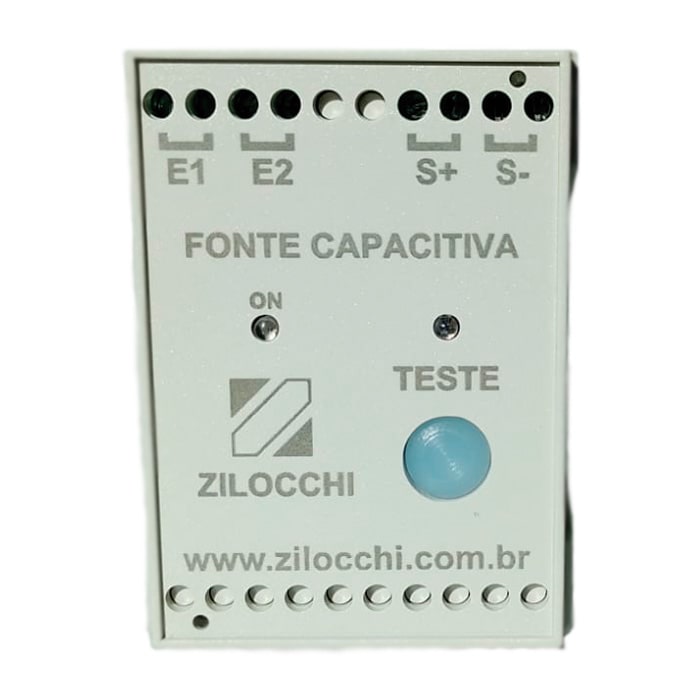

Terminais de ligação:
Há quatro terminais disponíveis sendo dois para a entrada da alimentação (E+ e E-) e dois destinados a saída (S+ e S-). Possui ainda um botão frontal que quando pressionado acende um LED vermelho indicando que a energia está armazenada nos capacitores da fonte capacitiva. Possui também um LED verde (ON) indicando que a mesma esta ligada.
Características da fonte ZL-FCS-660
- Tensão máxima de entrada: Até 360VDC ou até 254VAC;
- Tensão máxima de saída: Até 360VDC (proporcional a tensão de entrada);
- Capacitância de saida: 660μF +- 10%;
- Indicação de funcionamento (LED ON);
- Indicação luminosa de teste do capacitor;
- Suporta terminal pré-isolado tipo “pino” para cabos de até 2,5m²
- Temperatura de operação: -20 à +75ºC;
- Fixação em trilho DIN TS 35mm;
- Leve, robusto e compacto;
- Excelente custo x benefício;
- Material anti-chama;
- Dimensões: 55mm (L) X 109,5mm (C) X 75mm (A);
- Peso de 250g;
- Garantia de 1 ano.

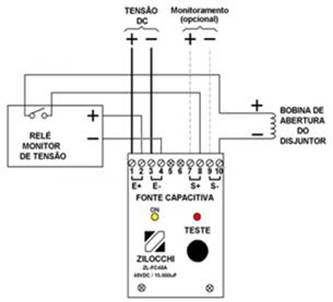

Exemplo de ligação:
Caso tenha interesse em outras configurações / modelos de fontes capacitivas por favor consulte-nos.
