Fonte capacitiva para trip 125V - ZL-FC125G


Descrição geral

Em atendimento a NBR 14039 , a fonte capacitiva Zilocchi modelo ZL-FC125G é utilizada quando se deseja-se uma fonte auxiliar que forneça energia em um curto espaço de tempo. Ela pode ser utilizada para fornecer energia para TRIP de disjuntor (comando de desligamento).


Princípio de Funcionamento:

Quando acontece uma falha ou desvio da tensão na carga, o banco de capacitores libera a energia armazenada a fim de suprir a deficiência da tensão, evitando danos por variações bruscas de tensão.


Terminais de ligação:

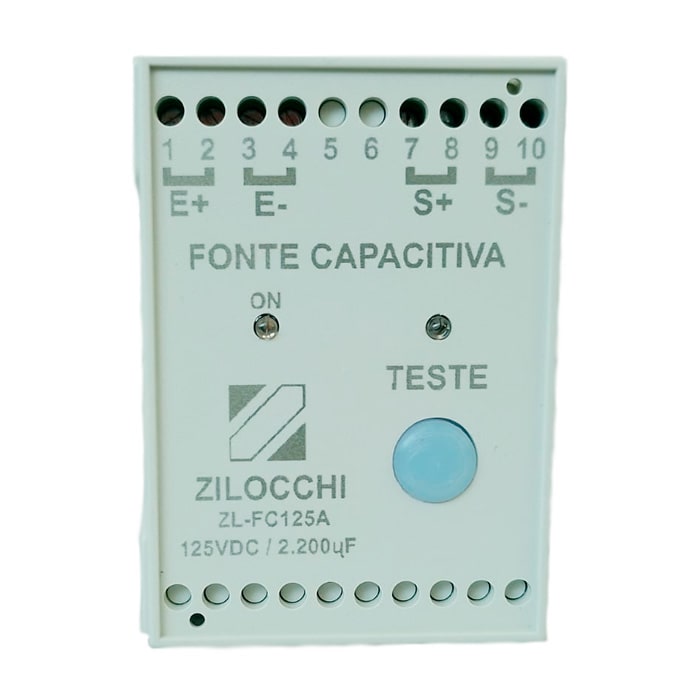

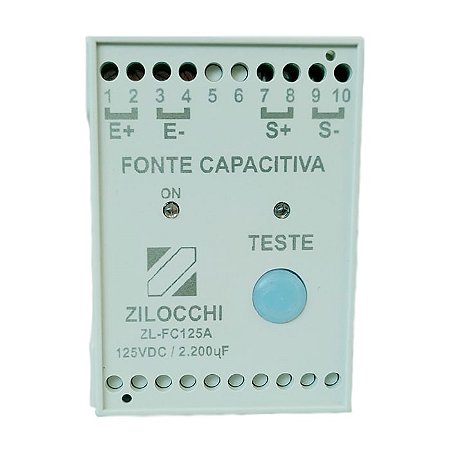

Há quatro terminais disponíveis. Dois para a entrada do sinal (E+ e E-) e dois destinados a saída (S+ e S-). Possui ainda um botão frontal que quando pressionado acende um LED vermelho indicando que a energia está armazenada nos capacitores da fonte capacitiva. Possui também um LED verde para indicar se a fonte capacitiva está alimentada ou não.


Características da fonte ZL-FC125G:

  • Homologado e empregado por fabricantes GTD do Brasil e América Latina;
  • Tensão máxima contínua: 125VCC (-20 +10%);
  • Tensão máxima alternada: 90VAC (±10%);
  • Capacitância do banco: 1000μF – Outros valores de capacitâncias sob consulta;
  • Indicação luminosa de funcionamento;
  • Indicação luminosa de teste do capacitor;
  • Fixação em trilho DIN TS 35mm com trava de segurança para vibração;
  • Composto por capacitores de alta qualidade;
  • Leve, robusto e compacto;
  • Bornes com entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
  • Excelente custo x benefício;
  • Material anti-chama;
  • Chave TESTE do tipo Push Botton (padrão);
  • Dimensões: 55mm (L) X 109,5mm (C) X 75mm (A);
  • Peso de 280g;
  • Garantia de 1 ano.


Exemplo de ligação:


Caso tenha interesse em outras configurações / modelos de fontes capacitivas por favor consulte-nos.
