Módulo Didático de Eletrônica Digital Avançado I – MPLD10EX

Código: ZL-MPLD10EX Marca:

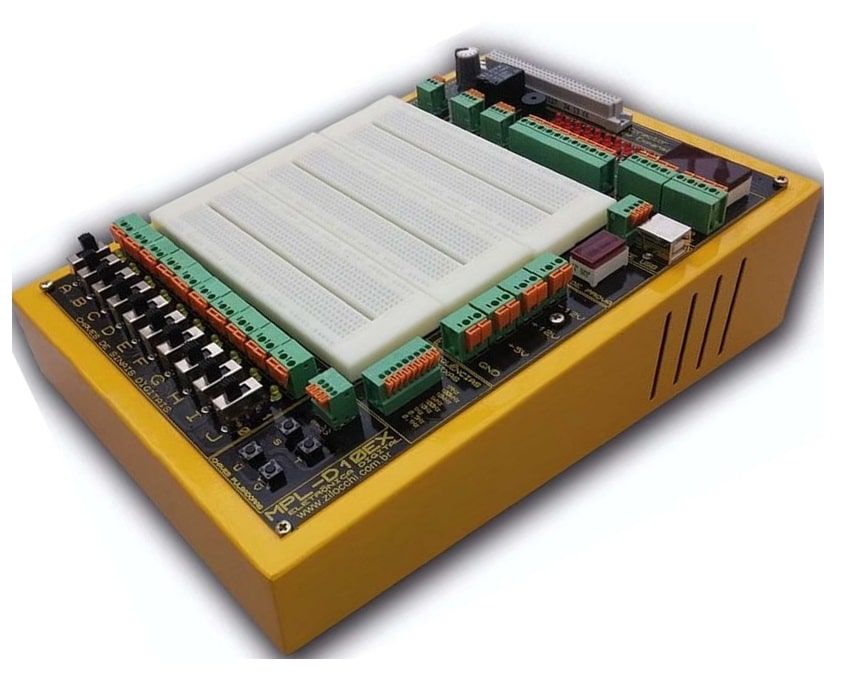

Módulo Didático de Eletrônica Digital Avançado I – MPLD10EX


Eletrônica Digital está presente numa infinidade de aplicações de uma forma muito avançada, no entanto, para que possamos dominar essas novas aplicações, precisamos conhecer seus fundamentos.

O Módulo Prático Laboratorial de Eletrônica Digital Avançado I – MPLD10EX possui esses fundamentos que devem ser aplicados nos ramos específicos que incluem automação (mecatrônica), telecomunicações, instrumentação, eletrônica embarcada, e muitos outros.

O Módulo MPLD10EX possui uma abordagem avançada, direta e rápida de conceitos e práticas de circuitos lógicos, constituído de fontes DC fixas, protoboards para montagem das experiências, gerador de frequências, detector de níveis lógicos (ponta de prova), chaves de sinais digitais, leds e display de monitoramento, conector para entrada de um conjunto amplo de cartões (cursos opcionais), manuais de teoria e prática e entre outras várias características.


Características técnicas:


O Módulo MPLD10EX é composto de um bastidor em aço (não quebra, não resseca) com pintura eletrostática a pó (anti-ferrugem), sob o bastidor possui uma placa de circuito impresso (PCI) com importantes recursos didáticos. Possui as características técnicas abaixo:

  • Bastidor horizontal em aço carbono com pintura eletrostática a pó;
  • Dimensões apropriadas para um melhor aproveitamento de espaço na bancada de 280mm(C) x 225mm(L) x 70mm (A);
  • Entrada AC de 100V~240VAC automático, conexão através de cabo tripolar com aterramento e proteção por fusível;
  • 3 Matrizes de contatos (protoboard´s) de 550 pontos cada totalizando 1650 pontos para montagem das experiências;
  • Fontes de alimentação DC fixas de +5V, +12V e -12V, independentes, estabilizadas e totalmente protegidas contra curto-circuito;
  • 10 chaves do tipo H-H (padrão de fábrica) para geração de sinais digitais de A à J e seus respectivos complementos de A/ à J/ (barrado). O módulo também possui a versão com chave do tipo alavanca metálica;
    ►As chaves de sinais digitais possuem circuito anti-bounce (anti-vibração) com buffer de proteção nas saídas para simulações de estados lógicos TTL (+5V);
    ►As chaves de sinais digitais possuem led´s indicando o estado da chave ligada ou desligada;
  • 10 led’s indicadores de estados lógicos responsáveis pelo monitoramento de um ou mais sinais digitais;
  • 2 chaves Pulsadoras TTL (+5V) ativas em nível lógico alto;
  • 2 chaves Pulsadoras TTL (+5V) ativas em nível lógico baixo;
  • 2 display’s independentes de led de sete segmentos com conversor binário para hexadecimal;
  • Ponta de prova para monitoração de níveis lógicos digitais: Baixo, Alto, Falso, Pulsante e Alta impedância, visualizados através de um display de led de sete segmentos;
  • Gerador de frequências fixas TTL (+5V) de alta estabilidade com cristal de quartzo. Gera 9 (nove) tipos de frequências: 1MHz, 100kHz, 10kHz, 1kHz, 100Hz, 10Hz, 1Hz, 0,5Hz e 0,1Hz;
  • Potenciômetro para uso geral;
  • Relé com contatos C, NA, NF, bufferizado para uso geral a 10A;
  • Buzzer piezoelétrico que emite um som de 1kHz quando estiver presente um sinal de nível lógico alto;
  • Componentes eletrônicos protegidos, localizados na parte interna do equipamento, dificultando a queima acidentalmente ou propositalmente do equipamento, acesso somente com a abertura do bastidor;
  • Conectores de acesso do tipo abertura por mola, padrão industrial, robusto, não entope, não desgasta e suporta fios de 14 até 22 AWG;
  • Conector de Interface USB para ligação física na porta USB do PC;
  • Conector de expansão do tipo euro (resistente) e polarizado (evitar erro de encaixe) permitindo a entrada de um conjunto de cartões (cursos) opcionais vendidos separadamente do módulo para experiências envolvendo circuitos digitais.
  • Garantia de 01 ano.


Acessórios inclusos acompanhado com o Módulo MPLD10EX:


  • Uma ponta de prova;
  • Um estojo com componentes eletrônicos para realização de experiências em protoboards de eletrônica digital;
  • DVD com manual de operação, teoria e prática das experiências.
  • Um cabo de alimentação;
  • Capa de proteção contra poeira.



OBSERVAÇÕES:


O Módulo de Eletrônica Digital Avançado I MPLD10EX além de possuir três protoboards para montagens das experiências práticas também possui um conector que permite a entrada de um conjunto amplo de  cartões (cursos) opcionais para estudo de eletrônica digital que são vendidos separadamente do módulo.
O objetivo dos cartões opcionais é facilitar a realização das experiências com os circuitos já montados em uma placa de circuito impresso, desta forma,  diminuindo o tempo e evitando montagens erradas.
O conector utilizado no módulo e nos cartões opcionais são do tipo euro (resistente “de uso industrial”) e polarizado (evitar erro de encaixe) e todos os sinais do módulo estão presente neste conector.

Os cartões opcionais englobam experiências como: portas lógicas, flip-flops, contadores, registradores, codificadores, multiplexadores, comparadores, lógica programável, conversores AD/DA, memórias e entre outros.

Os cartões opcionais podem ser adquiridos separadamente;

Os cartões podem ser adquiridos futuramente.
